固定螺纹管接头式防爆热电阻

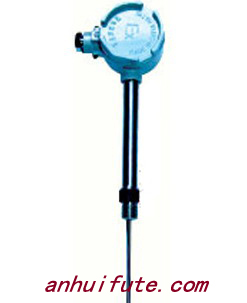

产品名称：固定螺纹管接头式防爆热电阻
产品编号：Pro2010118172331
产品型号：WZP2-84A
更新时间：2010.01.18
浏览次数：
更多产品图片：

产品详细介绍：


■ 防爆热电阻主要应用
  防爆热电阻通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中的-200℃—+500℃范围内液体、蒸汽和气体介质以及固体表面温度。
■ 防爆热电阻按接线盒形式和安装方式主要分为
  无固定装置防爆热电阻
固定螺纹式防爆热电阻
固定法兰式防爆热电阻
活络管接头式防爆热电阻
直形管接头式防爆热电阻
固定螺纹管接头式防爆热电阻
活动螺纹管接头式防爆热电阻
■ 防爆热电阻工作原理
  防爆热电阻是利用间隙隔爆原理，设计具有足够强度的接线盒等部件，将所有会产生火花、电弧和危险温度的零部件都密封在接线盒腔内，当腔内发生爆炸时，能通过接合面间隙熄火和冷却，使爆炸后的火焰和温度传不到腔外，从而进行隔爆。在化工厂，生产现场常伴有各种易燃、易爆等化学气体、蒸汽，如果使用普通的热电阻非常不安全，极易引起环境气体爆炸。
固定螺纹管接头式防爆热电阻-参数



型号

分度号

测温范围℃

连接尺寸

保护管材质

规格

d

L

WZP-84
WZP2-84

Pt100

-200—+500

M20×1.5

1Cr18Ni9Ti

￠4

￠5

￠6

￠8

250
275
300
350
400
450
550
650
750

WZP-84A
WZP2-84A

NPT1/2

WZC-84

Cu50

Cu100

-50—+100

M20×1.5

WZC-84A

NPT1/2

1、热电阻A级按协议订货；
2、如无特殊之约定，L仅为参考尺寸，热电阻插入深度应为热安装套管U尺寸
