防爆热电偶主要应用 |
| |
防爆热电偶通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中的0℃-1300℃范围内液体、蒸汽和气体介质以及固体表面温度。 |
| ■ |

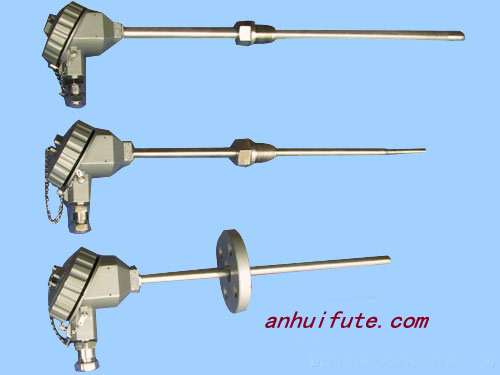

防爆热电偶根据安装固定装置不同分为 |
| |
无固定装置防爆热电偶
固定螺纹式防爆热电偶
固定法兰式防爆热电偶
活络管接头式防爆热电偶
直形管接头式防爆热电偶
固定螺纹管接头式防爆热电偶
活动螺纹管接头式防爆热电偶 |
 |
固定螺纹式防爆热电偶参数 |
| |
|
型号 |
分度号 |
测温范围℃ |
热响应时间 |
保护管材料 |
规格 |
|
d |
L×I |
|
WRM-240
WRM2-240 |
N |
0-800 |
＜90S |
1Cr18Ni9Ti |
￠16 |
300×150
350×200
400×250
450×300
500×350
550×400
650×500
900×750
1150×1000
1650×1500
2150×2000 |
|
0-1000 |
0Cr25Ni20 |
|
WRM-240G
WRM2-240G |
0-800 |
＜24S |
1Cr18Ni9Ti |
|
0-1000 |
0Cr25Ni20 |
|
WRN-240
WRN2-240 |
K |
0-800 |
＜90S |
1Cr18Ni9Ti |
|
0-1000 |
0Cr25Ni20 |
|
WRN-240G
WRN2-240G |
0-800 |
＜24S |
1Cr18Ni9Ti |
|
0-1000 |
0Cr25Ni20 |
|
WRE-240
WRE2-140 |
E |
0-700 |
＜90S |
1Cr18Ni9Ti |
|
WRE-240G
WRE2-240G |
＜24S |
|
WRC-240
WRC2-240 |
T |
0-350 |
＜90S |
1Cr18Ni9Ti |
|
WRC-240G
WRC2-240G |
＜24S |
|
WRF-240
WRF2-240 |
J |
0-600 |
＜90S |
1Cr18Ni9Ti |
|
WRF-240G
WRF2-240G |
＜24S |
1、热电偶Ⅰ级按协议订货
2、保护管其余材质根据协议订货
3、公称压力≤10MPa |
| |
型号示例： |
| |
|
型号示例 |
螺纹规格 |
此处螺纹图片 |
|
代号 |
M |
|
WRN-240 |
|
Ｍ27×2 |
|
WRN-240A |
A |
G3/4 |
|
WRN-240C |
C |
NPT3/4 |
|
WRN-240G |
|
Ｍ27×2 |
|
WRN-240GA |
A |
G3/4 |
|
WRN-240GC |
C |
NPT3/4 | |
