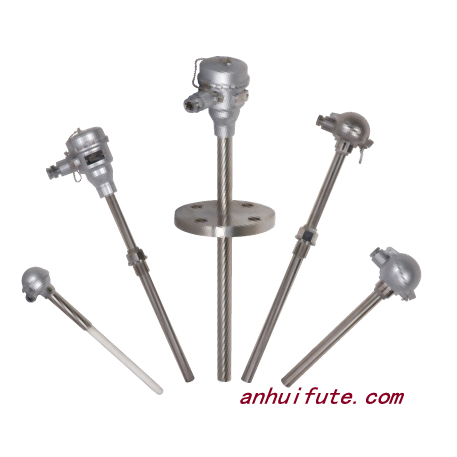

装配热电偶主要应用 |
| |
装配热电偶通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中的0度-1300度范围内液体、蒸汽和气体介质以及固体表面温度。 |
| ■ |
装配热电偶 按安装固定装置不同分为 |
| |
感温元件
无固定装置装配热电偶
固定螺纹式装配热电偶
活动法兰式装配热电偶
固定法兰式装配热电偶
固定螺纹锥式装配热电偶
活络管接头式装配热电偶
直形管接头式装配热电偶
固定螺纹管接头式装配热电偶
活动螺纹管接头式装配热电偶 |
 |
固定螺纹式装配热电偶-防喷式 |
| |
|
型号 |
分度号 |
测温范围℃ |
热响应
时间 |
保护管
材料 |
规格 |
|
d |
L×I |
|
WRM-220
WRM2-220 |
N |
0-800 |
＜90S |
1Cr18Ni9Ti |
￠16 |
300×150
350×200
400×250
450×300
500×350
550×400
650×500
900×750
1150×1000
1650×1500
2150×2000 |
|
0-1000 |
0Cr25Ni20 |
|
WRM-220G
WRM2-220G |
0-800 |
＜24S |
1Cr18Ni9Ti |
|
0-1000 |
0Cr25Ni20 |
|
WRN-220
WRN2-220 |
K |
0-800 |
＜90S |
1Cr18Ni9Ti |
|
0-1000 |
0Cr25Ni20 |
|
WRN-220G
WRN2-220G |
0-800 |
＜24S |
1Cr18Ni9Ti |
|
0-1000 |
0Cr25Ni20 |
|
WRE-220
WRE2-220 |
E |
0-700 |
＜90S |
1Cr18Ni9Ti |
|
WRE-220G
WRE2-220G |
＜24S |
|
WRC-220
WRC2-220 |
T |
0-350 |
＜90S |
1Cr18Ni9Ti |
|
WRC-220G
WRC2-220G |
＜24S |
|
WRF-220
WRF2-220 |
J |
0-600 |
＜90S |
1Cr18Ni9Ti |
|
WRF-220G
WRF2-220G |
＜24S |
|
WRM-221
WRM2-221 |
N |
0-800 |
＜20S |
1Cr18Ni9Ti |
￠20 |
|
0-1000 |
0Cr25Ni20 |
|
WRM-221G
WRM2-221G |
0-800 |
＜24S |
1Cr18Ni9Ti |
|
0-1000 |
0Cr25Ni20 |
|
WRN-221
WRN2-221 |
K |
0-800 |
＜120S |
1Cr18Ni9Ti |
|
0-1000 |
0Cr25Ni20 |
|
WRN-221G
WRN2-221G |
0-800 |
＜24S |
1Cr18Ni9Ti |
|
0-1000 |
0Cr25Ni20 |
|
WRE-221
WRE2-221 |
E |
0-700 |
＜120S |
1Cr18Ni9Ti |
|
WRE-221G
WRE2-221G |
＜24S |
|
WRC-221
WRC2-221 |
T |
0-350 |
＜120S |
1Cr18Ni9Ti |
|
WRC-221G
WRC2-221G |
＜24S |
|
WRF-221
WRF2-221 |
J |
0-600 |
＜120S |
1Cr18Ni9Ti |
|
WRF-221G
WRF2-221G |
＜24S |
注：1、型号220、221为防喷式，防护等级IP65；
2、保护管其余材质根据协议订货；
3、公称压力为10MPa |
| |
固定螺纹式装配热电偶-防喷式 型号示例： |
| |
|
型号示例 |
螺纹规格 |
直径d |
此处螺纹图片 |
|
代号 |
M |
￠16 |
|
WRN-220 |
|
Ｍ27×2 |
|
WRN-220A |
A |
G3/4 |
|
WRN-220C |
C |
NPT3/4 |
|
WRN-221G |
|
Ｍ27×2 |
￠20 |
|
WRN-221GA |
A |
G3/4 |
|
WRN-221GC |
C |
NPT3/4 | |
|
固定螺纹式装配热电偶-防水式 |
| |
|
型号 |
分度号 |
测温范围℃ |
热响应时间 |
保护管材料 |
规格 |
|
d |
L |
|
WRM-230
WRM2-230 |
N |
0-800 |
＜90S |
1Cr18Ni9Ti |
￠16 |
300×150
350×200
400×250
450×300
500×350
550×400
650×500
900×750
1150×1000
1650×1500
2150×2000 |
|
0-1000 |
0Cr25Ni20 |
|
WRM-230G
WRM2-230G |
0-800 |
＜24S |
1Cr18Ni9Ti |
|
0-1000 |
0Cr25Ni20 |
|
WRN-230
WRN2-230 |
K |
0-800 |
＜90S |
1Cr18Ni9Ti |
|
0-1000 |
0Cr25Ni20 |
|
WRN-230G
WRN2-230G |
0-800 |
＜24S |
1Cr18Ni9Ti |
|
0-1000 |
0Cr25Ni20 |
|
WRE-230
WRE2-230 |
E |
0-700 |
＜90S |
1Cr18Ni9Ti |
|
WRE-230G
WRE2-230G |
＜24S |
|
WRC-230
WRC2-230 |
T |
0-350 |
＜90S |
1Cr18Ni9Ti |
|
WRC-230G
WRC2-230G |
＜24S |
|
WRF-230
WRF2-230 |
J |
0-600 |
＜90S |
1Cr18Ni9Ti |
|
WRF-230G
WRF2-230G |
＜24S |
|
WRM-231
WRM2-231 |
N |
0-800 |
＜20S |
1Cr18Ni9Ti |
￠20 |
|
0-1000 |
0Cr25Ni20 |
|
WRM-231G
WRM2-231G |
0-800 |
＜24S |
1Cr18Ni9Ti |
|
0-1000 |
0Cr25Ni20 |
|
WRN-231
WRN2-231 |
K |
0-800 |
＜120S |
1Cr18Ni9Ti |
|
0-1000 |
0Cr25Ni20 |
|
WRN-231G
WRN2-231G |
0-800 |
＜24S |
1Cr18Ni9Ti |
|
0-1000 |
0Cr25Ni20 |
|
WRE-231
WRE2-231 |
E |
0-700 |
＜120S |
1Cr18Ni9Ti |
|
WRE-231G
WRE2-231G |
＜24S |
|
WRC-231
WRC2-231 |
T |
0-350 |
＜120S |
1Cr18Ni9Ti |
|
WRC-231G
WRC2-231G |
＜24S |
|
WRF-231
WRF2-231 |
J |
0-600 |
＜120S |
1Cr18Ni9Ti |
|
WRF-231G
WRF2-231G |
＜24S | 注：1、型号230、231为防水式，防护等级IP55；
2、保护管其余材质根据协议订货；
3、公称压力为10MPa |
| |
固定螺纹式装配热电偶-防水式 型号示例： |
| |
|
型号示例 |
螺纹规格 |
直径d |
此处螺纹图片 |
|
代号 |
M |
￠16 |
|
WRN-230 |
|
Ｍ27×2 |
|
WRN-230A |
A |
G3/4 |
|
WRN-230C |
C |
NPT3/4 |
|
WRN-231G |
|
Ｍ27×2 |
￠20 |
|
WRN-231GA |
A |
G3/4 |
|
WRN-231GC |
C |
NPT3/4 | |
