铠装热电偶概述 |
| |
铠装热电偶是将热电偶丝、绝缘材料和金属保护管三者组合装配后，经过拉伸加工而成的一种坚实的组合体。具有能弯曲、耐高压、热响应时间快和坚固耐用等优点。
铠装热电偶通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中的0℃-1300℃范围内液体、蒸汽和气体介质以及固体表面温度。 |
| ■ |
铠装热电偶分类 |
| |
防喷式铠装热电偶
防水式铠装热电偶
圆接插式铠装热电偶
扁接插式铠装热电偶
手柄式铠装热电偶
带补偿导线式铠装热电偶 |
 |

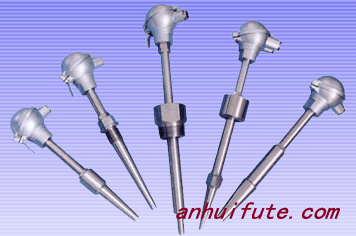

带补偿导线式铠装热电偶图片 |
| |
|
| ■ |
带补偿导线式铠装热电偶参数 |
| |
|
型号 |
分度号 |
测温范围℃ |
长度 |
安装固定装置 |
|
L |
L1 |
|
WRPK-191 |
S |
0-1300 |
100
200
300
400
500
750
1000
1500
2000
3000
4000
5000
7500
10000
15000
25000 |
500
750
1000
1500
2000
3000
4000
5000
7500
10000
15000
25000 |
无固定装置 |
|
WRMK-191 |
N |
0-1100 |
|
WRNK-191 |
K |
|
WREK-191 |
E |
0-600 |
|
WRCK-191 |
T |
0-350 |
|
WRFK-191 |
J |
0-500 |
|
WRPK-291 |
S |
0-1300 |
固定卡套螺纹 |
|
WRMK-291 |
N |
0-1100 |
|
WRNK-291 |
K |
|
WREK-291 |
E |
0-600 |
|
WRCK-291 |
T |
0-350 |
|
WRFK-291 |
J |
0-500 |
|
WRPK-391 |
S |
0-1300 |
可动卡套螺纹 |
|
WRMK-391 |
N |
0-1100 |
|
WRNK-391 |
K |
|
WREK-391 |
E |
0-600 |
|
WRCK-391 |
T |
0-350 |
|
WRFK-391 |
J |
0-500 |
|
WRPK-491 |
S |
0-1300 |
固定卡套法兰 |
|
WRMK-491 |
N |
0-1100 |
|
WRNK-491 |
K |
|
WREK-491 |
E |
0-600 |
|
WRCK-491 |
T |
0-350 |
|
WRFK-491 |
J |
0-500 |
|
WRPK-591 |
S |
0-1300 |
可动卡套法兰 |
|
WRMK-591 |
N |
0-1100 |
|
WRNK-591 |
K |
|
WREK-591 |
E |
0-600 |
|
WRCK-591 |
T |
0-350 |
|
WRFK-591 |
J |
0-500 | 注：1、热电偶Ⅰ级按协议订货
2、未注明测温范围及保护管材质，保护管材质一律视为1Cr18Ni9Ti |
