铠装热电偶概述 |
| |
铠装热电偶是将热电偶丝、绝缘材料和金属保护管三者组合装配后，经过拉伸加工而成的一种坚实的组合体。具有能弯曲、耐高压、热响应时间快和坚固耐用等优点。
铠装热电偶通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中的0℃-1300℃范围内液体、蒸汽和气体介质以及固体表面温度。 |
| ■ |
铠装热电偶分类 |
| |
防喷式铠装热电偶
防水式铠装热电偶
圆接插式铠装热电偶
扁接插式铠装热电偶
手柄式铠装热电偶
带补偿导线式铠装热电偶 |
 |

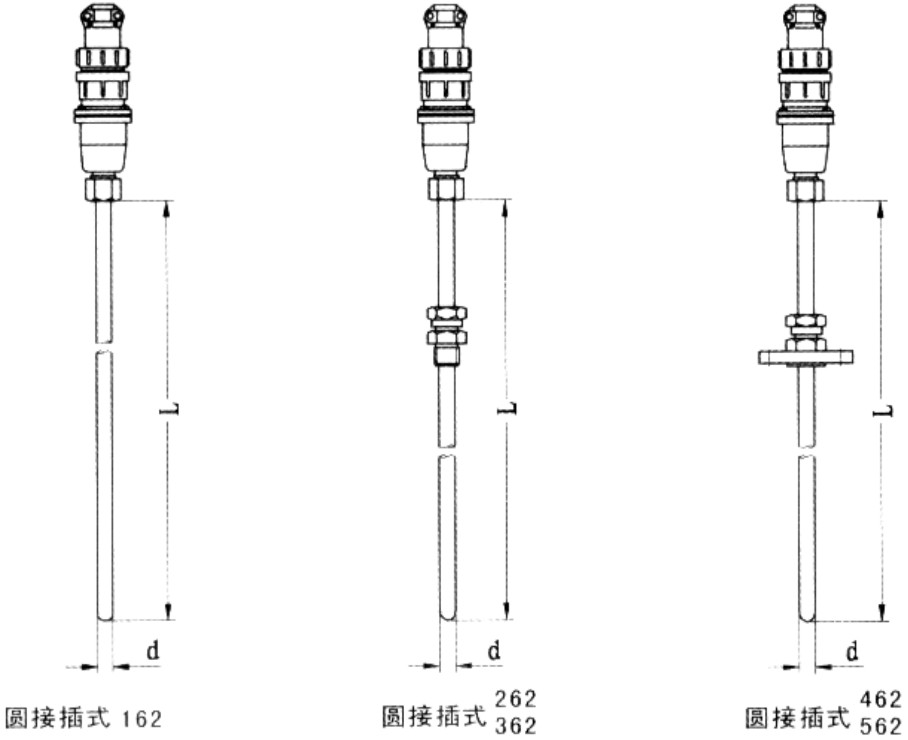

圆接插式铠装热电偶 |
| |
|
| ■ |
圆接插式铠装热电偶参数 |
| |
|
名称 |
型号 |
分度号 |
测温范围℃ |
安装固定装置 |
|
铂铑10-铂 |
WRPK-161
WRPK2-161 |
S |
0-1300 |
无固定装置 |
|
镍铬硅-镍硅 |
WRMK-161
WRMK2-161 |
N |
0-1100 |
|
镍铬-镍硅 |
WRNK-161
WRNK2-161 |
K |
|
镍铬-铜镍 |
WREK-161
WREK2-161 |
E |
0-600 |
|
铜-铜镍 |
WRCK-161
WRCK2-161 |
T |
0-350 |
|
铁-铜镍 |
WRFK-161
WRFK2-161 |
J |
0-500 |
|
铂铑10-铂 |
WRPK-261
WRPK2-261 |
S |
0-1300 |
固定卡套螺纹 |
|
镍铬硅-镍硅 |
WRMK-261
WRMK2-261 |
N |
0-1100 |
|
镍铬-镍硅 |
WRNK-261
WRNK2-261 |
K |
|
镍铬-铜镍 |
WREK-261
WREK2-261 |
E |
0-600 |
|
铜-铜镍 |
WRCK-261
WRCK2-261 |
T |
0-350 |
|
铁-铜镍 |
WRFK-261
WRFK2-261 |
J |
0-500 |
|
铂铑10-铂 |
WRPK-361
WRPK2-361 |
S |
0-1300 |
可动卡套螺纹 |
|
镍铬硅-镍硅 |
WRMK-361
WRMK2-361 |
N |
0-1100 |
|
镍铬-镍硅 |
WRNK-361
WRNK2-361 |
K |
|
镍铬-铜镍 |
WREK-361
WREK2-361 |
E |
0-600 |
|
铜-铜镍 |
WRCK-361
WRCK2-361 |
T |
0-350 |
|
铁-铜镍 |
WRFK-361
WRFK2-361 |
J |
0-500 |
|
铂铑10-铂 |
WRPK-461
WRPK2-461 |
S |
0-1300 |
固定卡套法兰 |
|
镍铬硅-镍硅 |
WRMK-461
WRMK2-461 |
N |
0-1100 |
|
镍铬-镍硅 |
WRNK-461
WRNK2-461 |
K |
|
镍铬-铜镍 |
WREK-461
WREK2-461 |
E |
0-600 |
|
铜-铜镍 |
WRCK-461
WRCK2-461 |
T |
0-350 |
|
铁-铜镍 |
WRFK-461
WRFK2-461 |
J |
0-500 |
|
铂铑10-铂 |
WRPK-561
WRPK2-561 |
S |
0-1300 |
可动卡套法兰 |
|
镍铬硅-镍硅 |
WRMK-561
WRMK2-561 |
N |
0-1100 |
|
镍铬-镍硅 |
WRNK-561
WRNK2-561 |
K |
|
镍铬-铜镍 |
WREK-561
WREK2-561 |
E |
0-600 |
|
铜-铜镍 |
WRCK-561
WRCK2-561 |
T |
0-350 |
|
铁-铜镍 |
WRFK-561
WRFK2-561 |
J |
0-500 | 注：1、热电偶Ⅰ级按协议订货
2、未注明测温范围及保护管材质，保护管材质一律视为1Cr18Ni9Ti |
